Молочные насосы: виды, применение, подбор и обслуживание

Молочный насос — это оборудование для перекачивания молока и молочных продуктов в технологических линиях молочной фермы, доильного зала, молокоприёмного узла и при выгрузке молока из танка-охладителя в молоковоз.

В молочных хозяйствах применяются преимущественно центробежные напорные насосы. Они позволяют быстро перемещать молоко по трубопроводу при соблюдении санитарно-гигиенических требований.

При выборе молочного насоса недостаточно ориентироваться только на заявленную производительность. Необходимо учитывать требуемый расход, высоту подъёма продукта, длину и диаметр трубопровода, количество поворотов и арматуры, особенности оборудования и условия эксплуатации. Для центробежных насосов рабочая точка определяется характеристикой насоса и сопротивлением всей системы.

Из чего изготовлены молочные насосы

Наши молочные насосы изготовлены из нержавеющей стали AISI 304, предназначенной для применения в пищевых производствах, которая не окисляет продукт и устойчива к агрессивной мойке (+65°С).

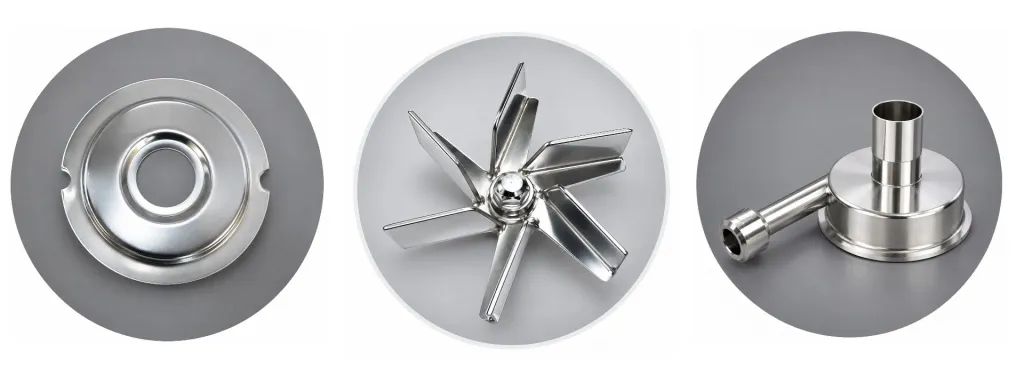

Из нержавеющей стали выполнены в том числе:

• корпус насоса;
• крыльчатка;
• тарелка;
• элементы, контактирующие с молоком.

Какие бывают молочные насосы

В зависимости от назначения молочные насосы можно разделить на две основные группы:

1.     насосы для установки в узел молокоопорожнителя;

2.     насосы для перекачки из одной емкости в другую.

Это разные задачи, поэтому и требования к конструкции и производительности насоса отличаются.

1.Насосы для узла молокоопорожнителя

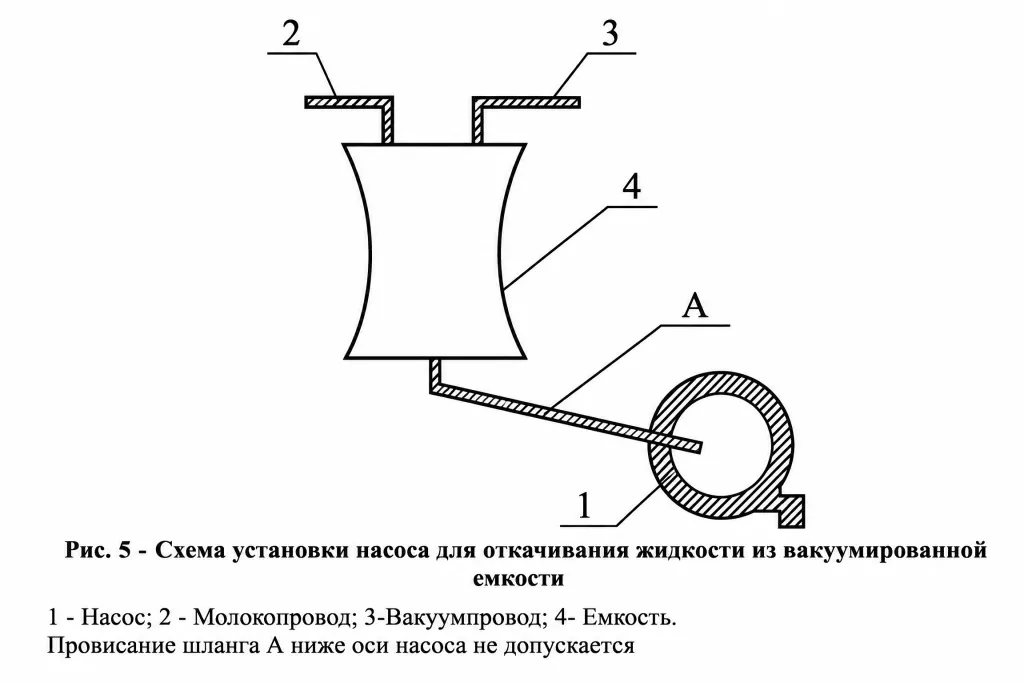

При работе молокоопорожнителя молоко поступает к насосу самотёком. Поэтому насос устанавливают в нижней точке системы — под молокоопорожнителем или непосредственно на полу. Такое расположение позволяет обеспечить подвод молока к насосу самотёком и снизить сопротивление на всасывающей стороне.Насос далее создаёт необходимый напор и перекачивает молоко по напорной линии.

Для насосов, устанавливаемых в узел молокоопорожнителя, в нашей линейке предусмотрен обратный клапан.Обратный клапан предотвращает обратное движение молока после остановки насоса и помогает сохранить заполнение рабочей линии.

                          Обратный клапан (в разборе)                                                              Обратный клапан (в сборе)

Модели насосов для молокоопорожнителя

Производительность 6,5 м³/ч

Модели:

• НМУ-6Н;
• НМУ-6Н-01.

Основные характеристики:

• производительность — 6,5 м³/ч;
• мощность электродвигателя — 0,75 кВт;
• выходной патрубок — диаметр 19/28 мм;
• входной патрубок — диаметр 40 мм.

Эти насосы подходят для систем, где требуется относительно небольшая производительность и соответствующие параметры трубопровода.

Производительность 10 м³/ч

Модели:

• НМУ-6Н/10ГДЗ;
• НМУ-6Н/10ГДЗ-01;
• НМУ-6Н/10ГДЗ-02;
• НМУ-6Н/10ГДЗ-Л.

Основные характеристики:

• производительность — 10 м³/ч;
• мощность электродвигателя — 1,1 кВт;
• выходной патрубок — диаметр 35 мм, резьба DN40;
• входной патрубок — диаметр 40/52 мм.

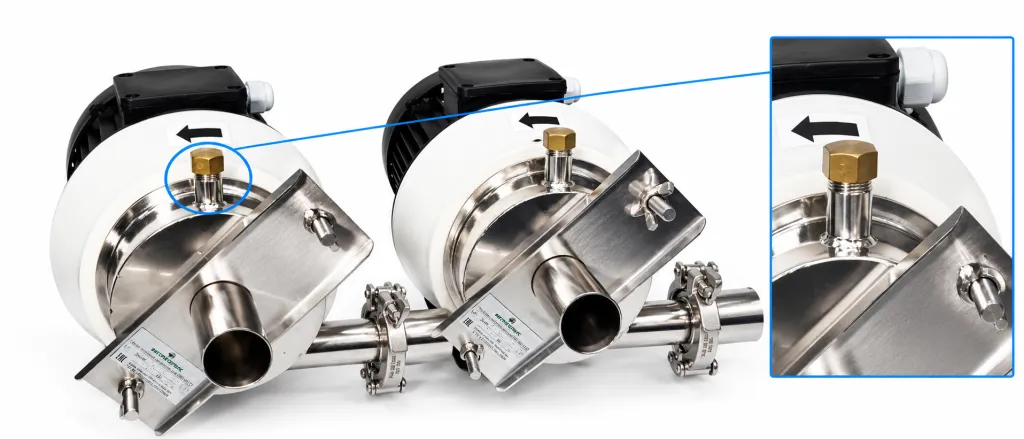

В моделях производительностью 10 м³/ч предусмотрен дополнительный патрубок диаметром 16 мм для подключения автоматической системы промывки молокоопорожнителя.

                               Дополнительный патрубок для подключения автоматической системы промывки

Производительность 13 м³/ч

Модели:

• НМУ-6Н/13;
• НМУ-6Н/13-02;
• НМУ-6Н/13-02М;
• НМУ-6Н/13-02-Л.

Основные характеристики:

• производительность — 13 м³/ч;
• мощность электродвигателя — 1,5 кВт;
• выходной патрубок — диаметр 35 мм, резьба DN40;
• входной патрубок — диаметр 40/52 мм.

Как и в моделях на 10 м³/ч, предусмотрен дополнительный патрубок 16 мм для подключения автоматической системы промывки молокоопорожнителя.

                           Дополнительный патрубок для подключения автоматической системы промывки

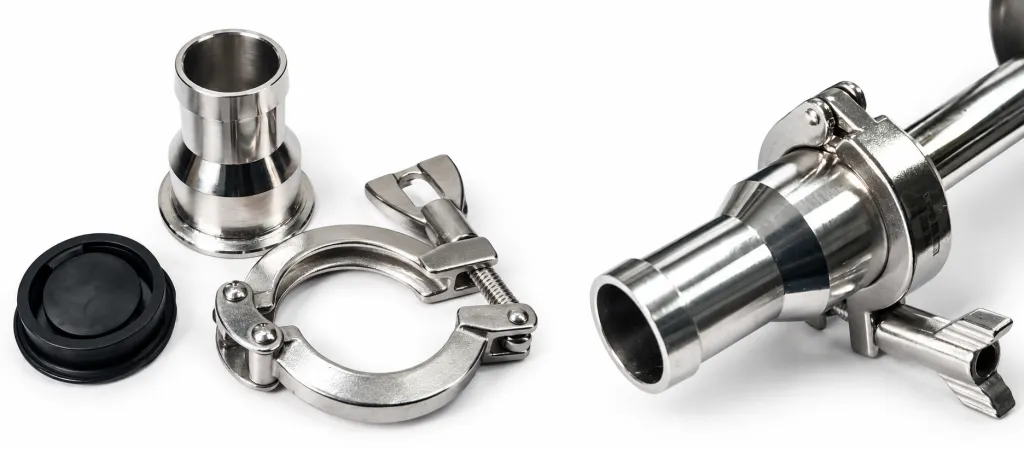

Различные варианты подключения к фильтру

В зависимости от конфигурации молокоприёмного узла могут использоваться различные варианты выходных патрубков.

Предусмотрены исполнения:

• под шланг — гибкое соединение с фильтром;
• под гайку — жёсткое соединение с фильтром.

Выбор варианта подключения зависит от конструкции молокоприёмного узла и используемой молочной линии.

Молочные насосы для узла молокоопорожнителя выпускаются в левом и правом исполнении.

Это особенно важно при комплектации больших доильных залов, где молокоприёмный узел может иметь зеркальное расположение оборудования.

При заказе насоса необходимо учитывать расположение оборудования и направление подключения трубопроводов. Правильный выбор исполнения позволяет установить насос без необходимости переделки существующей молочной линии.

Насосы в узел молокоопрожнителя для импортозамещения оборудования

В ассортименте также представлены молочные насосы, разработанные для замены оборудования импортного производства.

• НМУ-6Н/10G
• НМУ-6Н/13G-01

Модели разработаны с учётом параметров и особенностей различных типов доильных залов.

Такие решения позволяют заменить импортное насосное оборудование на отечественный аналог без необходимости полностью менять существующую технологическую систему.

2.Насосы для перекачки из одной емкости в другую.

Вторая распространённая задача — выгрузка молока из танка-охладителя в молоковоз. Для этого применяются более производительные модели насосов. Насос устанавливается на полу, на специальных лапах и комплектуется защитным кожухом. Молоко поступает в насос самотёком из танка-охладителя, после чего насос перекачивает его в молоковоз.

Насос производительностью 10 м³/ч

Модель:

• НМУ-6Н/10

Характеристики:

• производительность — 10 м³/ч;
• мощность электродвигателя — 1,1 кВт;
• выходной патрубок — диаметр 38 мм;
• входной патрубок — диаметр 40 мм.

Насос производительностью 15 м³/ч

Модели:

• НМУ-6Н/15
• НМУ-6Н/15М

Характеристики:

• производительность — 15 м³/ч;
• мощность электродвигателя — 2,2 кВт;
• выходной патрубок — диаметр 38 мм;
• входной патрубок — диаметр 40 мм.

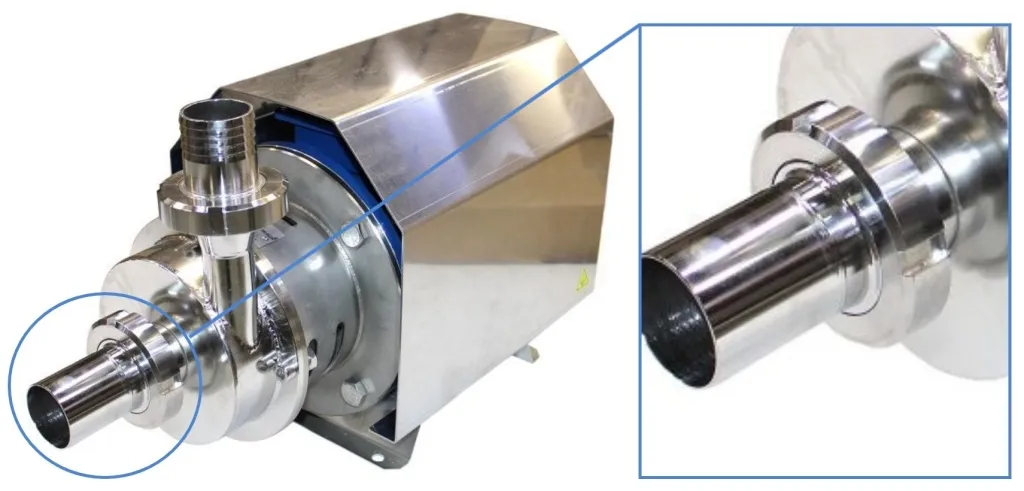

Модификация с индексом "М" предназначена для эксплуатации в системах, где насос используется более чем с одним танком. В конструкции предусмотрена возможность подключения с использованием быстросъёмной гайки.

                                        Быстросъёмная гайка для удобства подключения

Насос производительностью 25 м³/ч

Модели:

• НМУ-6Н/25
• НМУ-6Н/25М

Характеристики:

• производительность — 25 м³/ч;
• мощность электродвигателя — 5,5 кВт;
• выходной патрубок — диаметр 50 мм;
• входной патрубок — диаметр 50 мм.

Как выбрать молочный насос

Правильный выбор насоса зависит прежде всего от того, какую задачу он должен выполнять.

Для начала необходимо определить:

• назначение насоса;
• требуемую производительность;
• высоту подъёма молока;
• длину трубопровода;
• внутренний диаметр трубопровода;
• количество поворотов и арматуры;
• тип подключения;
• особенности существующего оборудования.

Для центробежного насоса особенно важно учитывать взаимосвязь расхода и напора. Номинальная производительность, указанная в характеристиках, не означает, что насос будет выдавать такой расход в любой системе. При увеличении сопротивления трубопровода фактический расход снижается.

Поможем подобрать молочный насос

Если вы не знаете, какой молочный насос подойдёт именно для вашей системы, наши специалисты помогут подобрать оборудование с учётом производительности, необходимого напора, типа подключения и условий эксплуатации.

А если среди готовых моделей нет подходящего решения — разработаем и изготовим насос специально под ваши задачи и оборудование.

Техническое обслуживание молочных насосов

Правильное техническое обслуживание позволяет поддерживать работоспособность насоса и своевременно обнаруживать износ комплектующих.

При поставке каждого насоса в комплект входит паспорт оборудования, в котором прописан регламент технического обслуживания, указаны рекомендации по обслуживанию конкретной модели и замене запасных частей.

Ежедневное обслуживание

Рекомендуется выполнять:

• Промывку насоса

После работы насос необходимо промывать в соответствии с технологическим регламентом предприятия.Для молочного оборудования особенно важно своевременно удалять остатки продукта с контактирующих поверхностей.

Периодическое обслуживание

Периодичность зависит от интенсивности эксплуатации и условий работы оборудования.

Рекомендуется:

• разбирать и промывать насос;
• очищать рабочие детали;
• выполнять визуальный осмотр;
• проверять сальники и уплотнения;
• контролировать наличие протечек;
• проверять состояние соединений;
• обращать внимание на посторонние шумы;
• контролировать вибрацию во время работы

Замена запасных частей

Замена изнашиваемых элементов выполняется согласно регламенту конкретной модели.
Запасные части для насосов имеются в наличии, поэтому при необходимости можно оперативно выполнить обслуживание и восстановить работоспособность оборудования.

Широкая ассортиментная линейка молочных насосов позволяет подобрать решение под различные молочные производства и доильные системы. Но главное — правильно подобрать насос именно под вашу систему. Производительность, напор и условия эксплуатации напрямую влияют на эффективность его работы. Поэтому выбор насоса стоит доверять специалистам, учитывая параметры оборудования и требования ГОСТ 3347-91.

А чтобы лучше познакомиться с моделями, смотрите наш видеообзор линейки молочных насосов — рассказываем об основных типах, характеристиках и особенностях применения.

Следите за нашими публикациями — в следующей статье разберём фильтры для молока и особенности их подключения.
